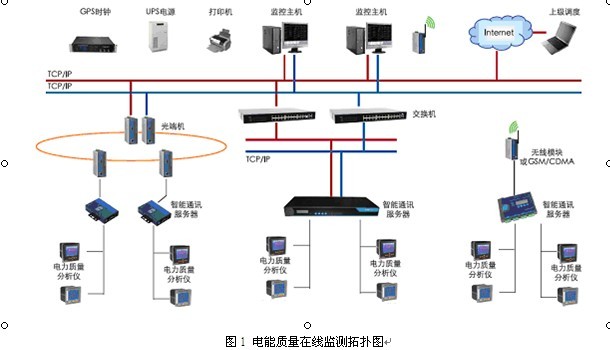

0 概述 随着电力电子技术的蓬勃发展，供电系统中增加了大量的非线性负荷，从低压小容量的家用电器到大容量的工业交流变换器的广泛应用，引起了电网电压、电流波形的畸变，威胁到电力系统安全、稳定、经济运行。在国家一些重要项目的建设中电网质量的监测显得尤为重要，作为目前功能完整，体积较小的ACR230ELH电力质量分析仪对电能质量监测、解决谐波产生的问题有着重要的指导作用，且用电企业有必要建立电能质量监测系统，实现对整个配电电网电能质量的实时监控。 1 系统组成 电能质量在线监测系统主要有现场监测层，通讯传输层和数据管理层组成，系统拓扑结构见图1。组网方式有网线、光纤、无线三种模式。

1.1现场监测层 现场安装各类电力质量分析仪，要求具有通讯功能。主要产品有ACR330ELH、ACR320ELH、ACR230ELH、ACR220ELH等电力仪表，主要功能见表1.1。
