数据采集与监控系统中传感器输出信号的处理

　　SCADA(数据采集与监视控制)系统中，各类传感器信号隔离转换专用IC选型参考

　　SCADA系统概述

　　SCADA(Supervisory Control And Data Acquisition)系统，即数据采集与监视控制系统。SCADA系统的应用领域很广，它可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。在电力系统以及电气化铁道上又称远动系统。

　　SCADA系统是以计算机为基础的生产过程控制与调度自动化系统。它可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能。

　　由于各个应用领域对SCADA的要求不同，所以不同应用领域的SCADA系统发展也不完全相同。

　　在电力系统中，SCADA系统应用最为广泛，技术发展也最为成熟。它作为能量管理系统（EMS系统）的一个最主要的子系统，有着信息完整、提高效率、正确掌握系统运行状态、加快决策、能帮助快速诊断出系统故障状态等优势，现已经成为电力调度不可缺少的工具。它对提高电网运行的可靠性、安全性与经济效益，减轻调度员的负担，实现电力调度自动化与现代化，提高调度的效率和水平中方面有着不可替代的作用。

　　SCADA在铁道电气化远动系统上的应用较早，在保证电气化铁路的安全可靠供电，提高铁路运输的调度管理水平起到了很大的作用。在铁道电气化SCADA系统的发展过程中，随着计算机的发展，不同时期有不同的产品，同时我国也从国外引进了大量的SCADA产品与设备，这些都带动了铁道电气化远动系统向更高的目标发展。

　　

　　数据采集与监视控制系统(SCADA)中，各类型传感器信号隔离、放大、转换IC选型参考

　　SCADA系统要实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能，就要把现场的压力、温度、湿度、流量、速度、液位、位移等传感器感应的信号进行采集、隔离转换处理。而不同的传感器由于工作方式、配电、输出信号类型等方面的差异，对隔离放大器产品的功能选择和匹配上也不相同。

　　现场各种类型传感器信号隔离放大、变换应用举例：

　　1、安全

　　为了确保人身和设备的安全，安装、检修、更换本系列产品时，请务必完全关闭设备运行并切断电源。以免因错误信号导致控制系统失控而造成事故，给人身和设备安全带来危害。

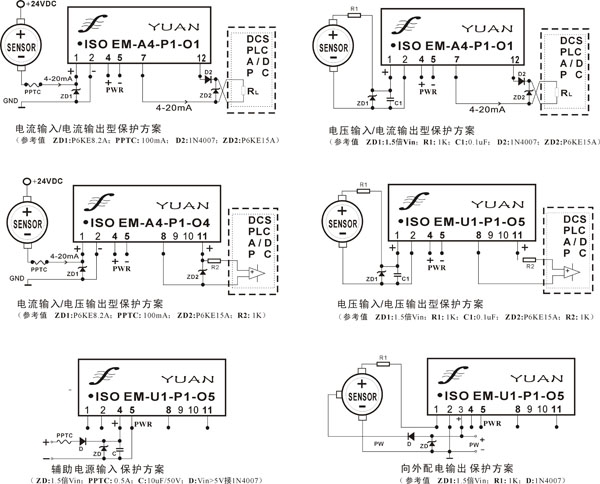

　　ISO系列 隔离放大器现场安全保护典型应用方案图：
