摘要
　　随着紫金桥监控组态软件广泛应用，组态软件界面的功能需求也越来越多，尤其在多画面的组态工程中，其中要根据用户的选择来显示不同的画面(类似界面导航条)，就需要类似Windows中分割条组件，分割条组件是UI设计中不可忽视的重要组成部分，紫金桥公司根据已有的组件接口框架同时结合Windows分割条的组件设计原理开发出了资金桥分割条控件(ObSplitBar)

本文将要介绍紫金桥分割条组件的接口函数说明及使用方法

一、分割条整体运行效果

首先看一下整体运行效果图：

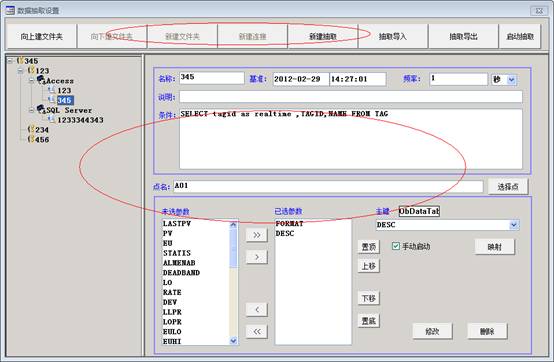

分割条运行效果图（图1）

其中图1是由两个分割条组件（水平分割、垂直分割）共同组成的界面，左边树形组件类似导航树，根据用户选择树节点的不同，分割区域右边显示不同的画面，如下图所示：

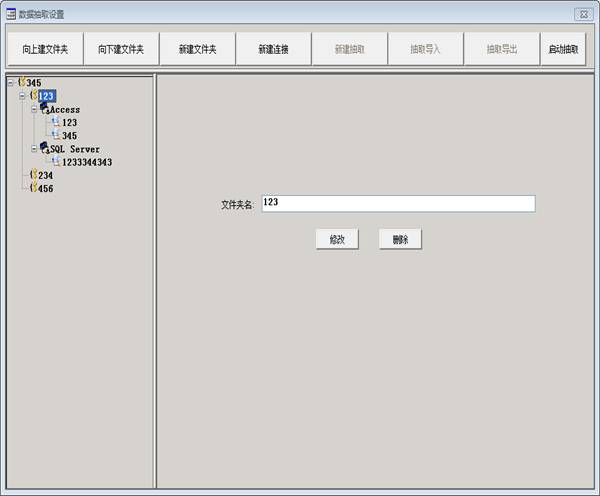

选择树节点显示不同画面(图2)

水平分割区域如下所示：

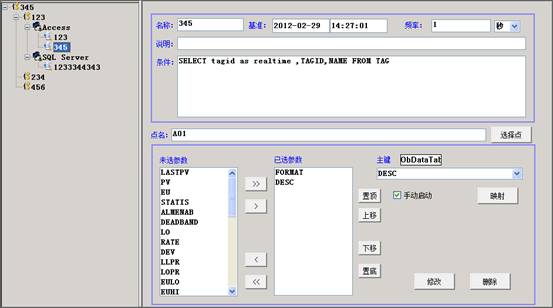

水平分割区域(图3)

垂直分割区域如下所示：

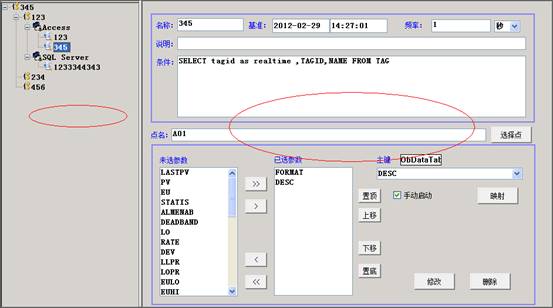

垂直分割区域(图4)

二、分割条组件使用方法及接口函数说明

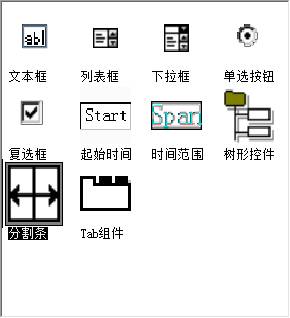

1、从紫金桥组态软件图库【Windows控件】里选择【分割条】组件，如下图所示：

选择分割条组件(图5)

2、分割条属性：

属性（图6）

属性含义如下：

分割条粗细：分割条厚度
分割最小长度：分割区域最小宽度或高度
填充客户区：整个分割条是否填充父窗体客户区
保存分割条位置：是否保存分割区域比例

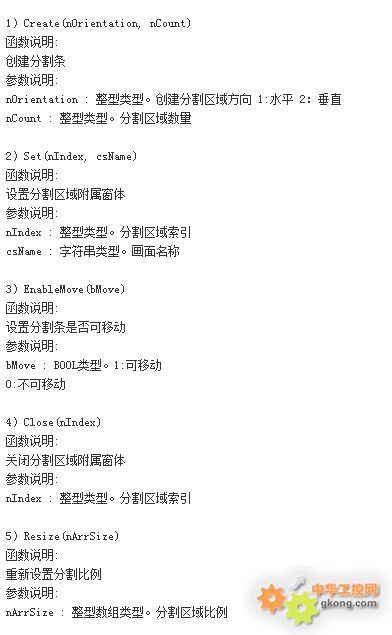

组件接口函数说明：

总结：

　　紫金桥分割条组件设计简单、使用方便。
