在实际的应用中，有一些现场值无法从设备中直接取得，需要通过手工录入的方式将数据上传，在上传的过程中需要有一种反馈机制来确认操作是否成功。原理如图1

图1

具体过程如下：在人工录入机上建立2个数字I/O点。当操作工录入完数据选择提交后，前置机点Data.pv会接收到随时间变化点Send.pv 的数值，然后Data.pv又将数值传给Recv.pv，最后人工录入机判断Send.pv和Recv.pv的数值是否相等，如果相等说明回路畅通，人工录入的数据能够传递到前置机上，否则人工录入的数据不能传递到前置机上。

一。建立数字I/O点

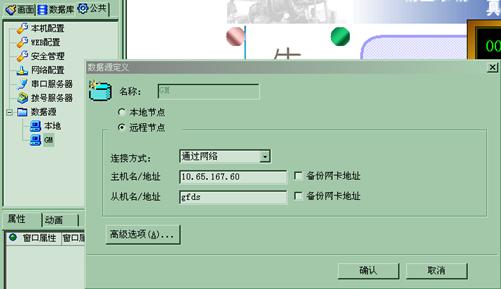

在人工录入机上定义远程数据源：如图2

图2

（1） 在公共-〉数据源下增加远程数据源，在“数据源定义”对话框内选择“远程节点”并填写远程计算机的ＩＰ地址，这里的ＩＰ地址为前置机地址。

（2）在人工录入机上建立数字I/O点：Z_Send.pv和Z_Recv.pv，指定Z_Recv.pv的外部连接为上面定义的远程数据源。

（3）在前置机上定义远程数据源：一般已经定义。

（4）在前置机上定义数字Ｉ／O点：Z_Data.pv，指定该点的外部连接为人工录入机的远程数据源。

二。增加提交脚本

双击人工录入工程中的“提交”按钮，可以看见一文本框，在该文本框的最后增加以下内容：

//////////////////////////////

1Z_SEND.PV = $SYSTEM.LONGTIME;

2delay(1000);

3if Z_RECV.PV == Z_SEND.PV then

4msgbox("提交成功！");

5Display("储一光明录入目录");

6else

7msgbox("提交失败，请重新提交！");

8endif;

注释:第一行表示将当前时间距离1970年1月1日的时间赋值给Z_SEND.PV；第二行延时1秒，给数据传输预留时间；第三行判断传出的值和接收的值是否相同；第四行，数值相同提示成功；第五行，返回到登陆界面；第六行如果数值不同；第七行，弹出失败提示。
