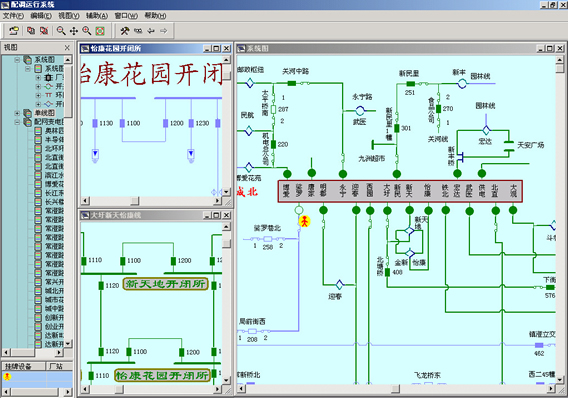

由于城市电网的快速发展，众多的开闭所、开关站、环网柜和柱上开关等使得配网越来越复杂， 并且这些设备几乎每天都在增加之中，是否能够正确掌握设备运行情况和开关的分合状态， 直接关系配网运行和城市供电的安全，因此配调迫切需要一套实用、高效的模拟操作系统。 我们在配调智能模拟操作系统中将配网系统图（全部10kV变电所出线、线路、柱上开关、 开关站、开闭所、环网柜在配网系统中的连接关系图）、单线图、配网站所图有机结合起来， 使得操作直观方便，维护简单，具有全网拓扑着色、误操作警告闭锁、操作记录存档等实用功能， 该系统已在大型配调（10kV线路306条，开闭所48座，开关站40座，环网柜38座，柱上开关737台）投入实际使用（见图3）。

　　系统主要功能、特点:

1．模拟操作功能：调度员通过模拟操作可以知道每步操作的结果，操作方法和模拟屏基本一致，图中开关、刀闸状态由调度员人工修改并自动保存。调度员每一步模拟操作立即自动执行网络拓扑着色和误操作判断。
2．方便的绘图、处理功能。图形分为三类：
（1） 系统图：采用大图，包括全部10kV变电所出线、线路、柱上开关、开关站、开闭所、环网柜在配网系统中的连接关系。具有网络拓扑着色功能。
（2） 单线图：一条线路上柱上开关、开关站、开闭所、环网柜等的连接关系图，具有网络拓扑着色功能。
（3） 配网变电图：开关站、开闭所、环网柜、配电所、大用户内部一次接线图，具有网络拓扑着色功能。
上述三类图形可复制/粘贴、无级缩放、移动、定位等，图形之间可以非常灵活地相互调用。
3．系统中开关、线路使用数据库定义，实现只要名称相同的开关、线路段在不同类型图形中操作联动、状态一致。
4．挂牌：在设备上右键单击然后选择挂牌（有人检修和接地等），只有在设备停电时才允许挂牌；不许向挂牌设备送电。
5．左键双击设备（线路、开关等）可查阅和修改设备参数。
6．用户和权限管理满足配调要求。
7．可与配网自动化系统接口，在图模编辑环境下能够方便地定义实时数据源，并在运行环境的图形上显示实时数据。
