近些年来随着铁路通讯系统的发展，计算机系统及通信设备数量迅猛增加，已经成为铁路信息管理的核心平台；配置了网络设备、计算机服务器及其它通讯设备的机房成为数据交换与存储的重要场所，需要特别的措施加以防护。为保证计算机系统和通讯设备的安全、稳定、可靠运行，就必须有一套切实可行的机房监控系统，使得机房管理人员能够实时了解到机房全面的情况，进行有效控制和管理，必要时可以实施无人值守的远程管理。

　　　　要求：

　　1.要求能够采集通讯机房中各种设备和环境参数-包括空调，门禁，配电，温湿度，视频，UPS，并通过网络把各设备的数据上传到上位机

　　2.要求在同上位机的通讯有多种方式，主通讯方式（以太网）和备用通讯方式（PSTN拨号网络），确保机房状态数据能够上传。

　　3.监控设备应该具有一定的数据缓存，在特殊情况下(上下位机通讯完全中断)可以保存一定的历史数据，而且下位机也可以根据上位机的需要上传历史数据。

　　解决方案：

　　根据系统需求我们提供以下解决方案

　　整个通讯机房监控系统分为两部分

　　1.机房监控终端

　　2.监控中心

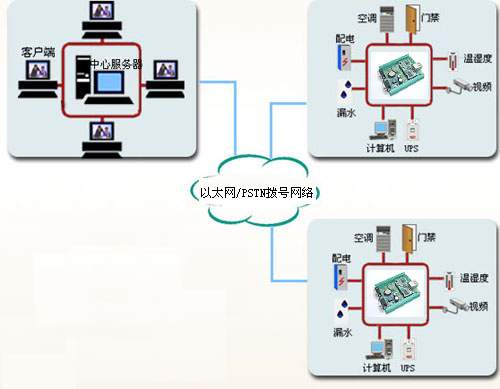

　　系统结构图如下

　　机房监控终端我们采用K29嵌入式控制器来开发，K29是一款先进的C编程控制器，带有模拟量输入，模拟量输出，数字量I/O，RS232，RS485，并且支持TCP/IP，可满足众多的数据采集系统、远程监控系统等，这一板卡的最大特点就是它的可定制性，用户可以根据自己的需要灵活的配置控制器的输入输出、存储器大小和通讯端口，这样既满足了应用的需要又大大节省了成本。而且他编程开发也非常的容易，大量的功能DynamicC开发平台都提供了成熟的库函数。

　　我们用K29主要完成下面这样几个功能

　　1.I/O数据的采集和发送

　　2.采集数据的缓存

　　3.通过RS232和RS485采集其他机房设备数据

　　4.通过以太网和拨号网络上传数据

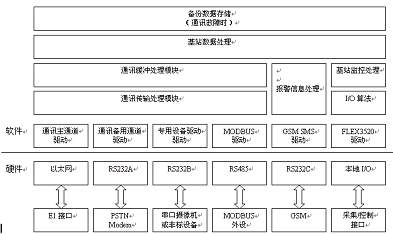

　　下面是K29软件的工作原理图

　　监控中心采用较高配置的PC，安装组态王并开发上位机人机接口软件，监控终端通过以太网将数据传输到上位机监控中心，监控人员就可以在中心机房看到所有的通讯机房的各种设备状态和安全情况。

　　设计优势：

　　l理想的网关控制系统，家庭自动化，HVAC系统，工业控制等

　　l开发快速，加快产品投放市场

　　l难以置信的灵活配置
