系统概述

无线路灯单灯测控系统式采用目前最先进的 ZIGBEE 无线技术，结合嵌入式系统，针对城市路灯控制系统现状和节能及精确控制的实际需求，提出的无线组网、单点控制解决方案。具备低功耗、远距离、无线灵活组网、抗干扰、灯具故障自检等优点，可为广大路灯控制设备厂商提供定制的无线配套产品。

无线单灯测控系统的实施可显著提高路灯系统的管理水平，满足远程控制、实时监控、数据收集、自动或人工调光、灯具保护、动态节电等功能需求。

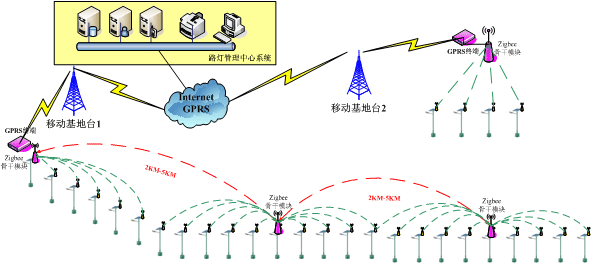

系统构成

路灯控制部分：路灯控制器实现灯具电流电压等工作状态的监测和路灯调光及开关灯控制。灯具工作状态信息和调整指令通过集成在控制器内部的 ZIGBEE 无线模块进行收发。
中继部分：中继部分用于集中控制 2 KM 覆盖区域内的路灯信息，可通过无线组网扩大 ZIGBEE 网络的覆盖范围。
公网路由：各个ZIGBEE 网络通过 GPRS \ CDMA \或是 WIFI 的无线城市网络汇聚到路灯管理处。
路灯管理处：路灯管理处控制计算机通过公网路由经 ZIGBEE 无线网络和每个灯具保持连接，通过后台软件可实时接收灯具状态信息和下发控制指令。

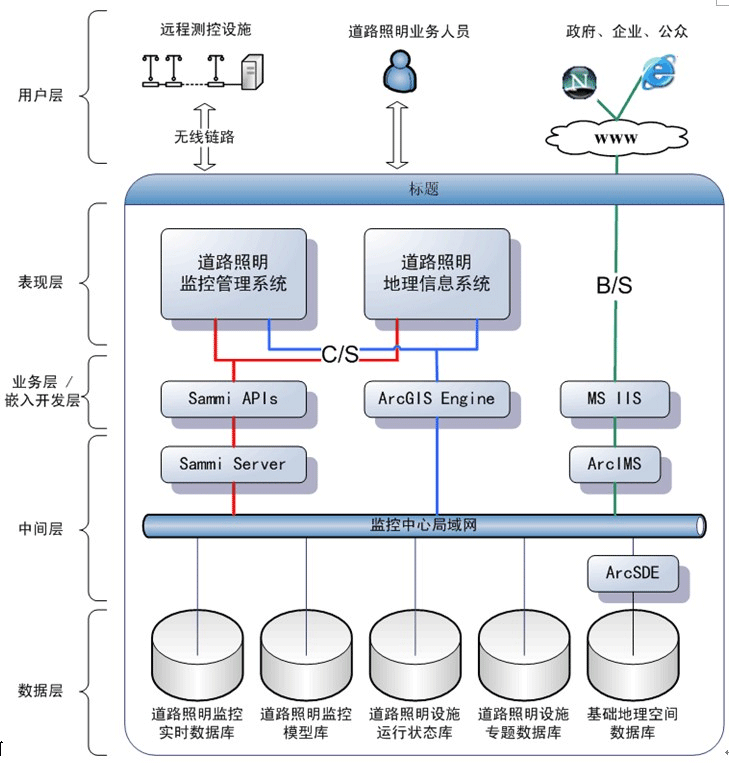

系统架构
