指挥车通过大功率无线移动发射设备将城区四周的制高点，制高点作为系统的信号转发站，制高点通过无线移动接收设备将指挥车上的视音频信号接收后，再通过音视频电缆送到视频编码器转化成网络数字信号，然后信号再通过网络双绞线送入到无线网桥，制高点的无线网桥将全部信号发射到指挥中心，到达指挥中心的MPEG2数字信号即可以转换成模拟信号在大屏幕显示输出，也可以通过网络直接在网络中进行传输，用户经过授权后可通过控制软件在网络上任何一台电脑上进行显示。指挥中心还可通过网络等有线或无线方式将视音频传输到支队相关领导及市政府相关单位。

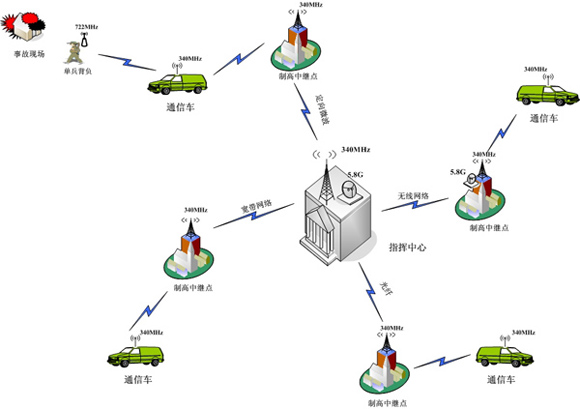

系统示意图
