一．开关电源的控制结构：

　　一般地，开关电源大致由输入电路、变换器、控制电路、输出电路四个主体组成。

　　如果细致划分，它包括：输入滤波、输入整流、开关电路、采样、基准电源、比较放大、震荡器、V/F转换、基极驱动、输出整流、输出滤波电路等。

　　实际的开关电源还要有保护电路、功率因素校正电路、同步整流驱动电路及其它一些辅助电路等。

　　下面是一个典型的开关电源原理框图，掌握它对我们理解开关电源有重要意义。

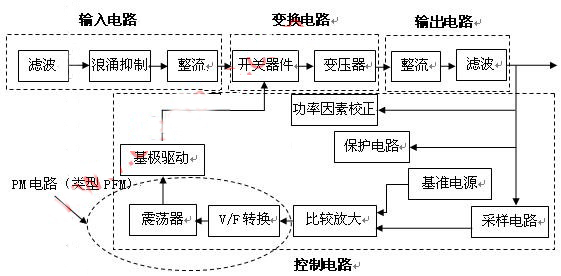

　　图2-1：开关电源的基本结构框图

　　 根据控制类型不同，PM（脉冲调制）电路可能有多种形式。这里是典型的PFM结构。

　　二．开关电源的构成原理：

　　（一）输入电路：

　　线性滤波电路、浪涌电流抑制电路、整流电路。

　　作用：把输入电网交流电源转化为符合要求的开关电源直流输入电源。

　　1．线性滤波电路：

　　抑制谐波和噪声。

　　2．浪涌滤波电路：

　　 抑制来自电网的浪涌电流。

　　3．整流电路：

　　 把交流变为直流。

　　 有电容输入型、扼流圈输入型两种，开关电源多数为前者。

　　（二）．变换电路：

　　含开关电路、输出隔离（变压器）电路等，是开关电源电源变换的主通道，完成对带有功率的电源波形进行斩波调制和输出。

　　这一级的开关功率管是其核心器件。

　　1．开关电路

　　驱动方式：自激式、他激式。

　　变换电路：隔离型、非隔离型、谐振型。

　　功率器件：最常用的有GTR、MOSFET、IGBT。

　　调制方式：PWM、PFM、混合型三种。PWM最常用。

　　2．变压器输出

　　 分无抽头、带抽头。半波整流、倍流整流时，无须抽头，全波时必须有抽头。

　　（三）．控制电路：

　　向驱动电路提供调制后的矩形脉冲，达到调节输出电压的目的。

　　基准电路：提供电压基准。如并联型基准LM358、AD589，串联型基准AD581、REF192等。

　　采样电路：采取输出电压的全部或部分。

　　比较放大：把采样信号和基准信号比较，产生误差信号，用于控制电源PM电路。

　　V/F变换：把误差电压信号转换为频率信号。

　　振荡器：产生高频振荡波。

　　基极驱动电路：把调制后的振荡信号转换成合适的控制信号，驱动开关管的基极。

　　（四）．输出电路：

　　整流、滤波。

　　把输出电压整流成脉动直流，并平滑成低纹波直流电压。输出整流技术现在又有半波、全波、恒功率、倍流、同步等整流方式。
