1.概述

　　在某些特殊的场合单片机程序、软件需要进行远程下载，特别是单片机程序的远程升级。本文将介绍一种使用串口转以太网模块ZLSN3000来实现51单片机（特别是STC单片机）、PIC单片机、ARM、AVR、PLC的程序远程升级的方法。

2.原理

2.1升级条件

　　任何能够通过PC机串口下载程序的单片机都可以用该方法实现远程程序升级。目前该方案已经在STC单片机、PIC单片机、ARM上验证。

2.2硬件连接图

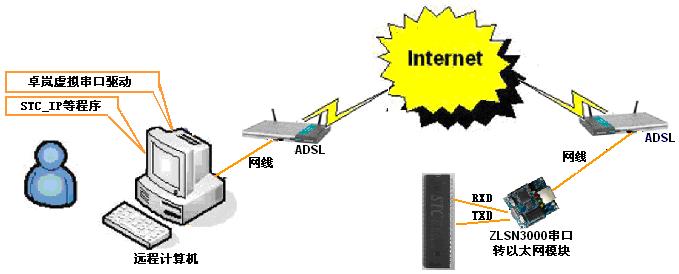

　　如图 1 所示是通过Internet远程升级STC单片机程序的演示图。在设备端，使用卓岚ZLSN3000模块将STC单片机的串口（2根线）和ZLSN3000的RXD、TXD引线直接连接；ZLSN3000的网口连接到ADSL路由器。

2.3原理

　　远程程序下载的原理是在计算机端使用卓岚ZLVirCom将串口转化为网口，并发送到Internet，在另一端ZLSN3000将网络数据转化为串口数据。从而实现串口——网口的透明转化。

2.3延时问题

　　通过Internet必然有一定延时，一般在几百个ms左右。虽然下载的速度有一定影响，但是实际应用中STC单片机、PIC、ARM都可以容忍这样的网络延时。从而实现了本地下载到远程下载的无缝升级。

3.实际应用

1. 在实际应用中，在每台需要远程升级的设备上安装ZLSN3000模块，并且连接到ADSL路由器。
2. 在PC端安装ZLVirCom软件，利用卓岚的动态域名系统（具体参考：http://www.zlmcu.com/document/remote_control.html）可以在ZLVirCom上找到这些ZLSN3000模块，如图 2 所示，每个设备都有一个特定的名字，这里是“上海1号机”。



3. 使用ZLVirCom创建COM5，并与“上海1号机”绑定。
4. 运行STC_ISP软件，选择下载COM口为COM5，其它设置与本地下载一样。



5. 点击下载即可下载程序。

参考资料：
1。以太网转串口关键技术：http://www.zlmcu.com/document/serial_to_ethernet.html
2。http://www.zlmcu.com/products_netcom.htm
