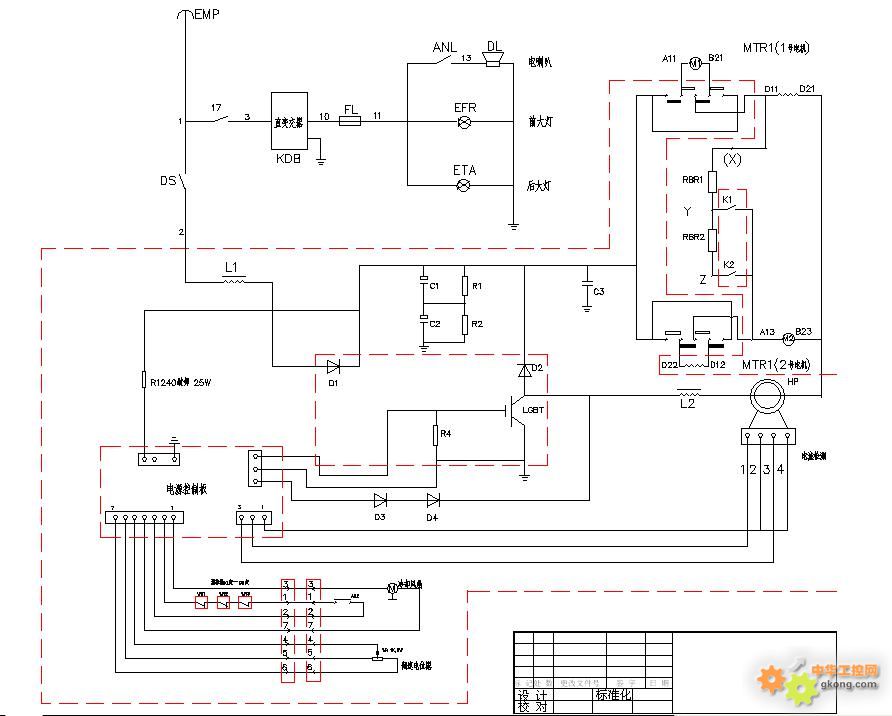

主电路：电流经由受电弓，由自动开关引至控制器上，机车上共有两只牵引电动机，利用控制器控制，可使电动机起动(调速运行)至全速运行或电制动。

调速器由四部分组成：1、直流输入及滤波电路 2、IGBT主控斩波电路 3、限流保护电路 4、脉宽调制电路

工作原理：直流电机通过IGBT，限流电路与直流电源形成回路，脉宽调制电路产生8000HZ的脉冲频率，通过调节由调速电位器来控制IGBT的导通与关断时间（脉冲占空比）。脉冲越宽在电机上产生的端电压越高；脉冲越窄在电机上产生的端电压越低。以达到改变电机转速的目的，与电机发生过流或电机损坏短路时，保护电路会使脉宽调制电路产生的脉冲宽度迅速变窄或截止，以可靠的保护IGBT。

电制动运行：将调速手柄扳至电阻制动位，K1或K2闭合即构成电制动运行位。此时M1发出的电流经M2电机磁场线圈而进入制动电阻RBR1-RBR2，然后回到M1；M2电机发出的电流经RBR1-RBR2，通过M1电机磁场线圈回到M2。

辅助电路：电路中有喇叭和大灯。通过直流变换器将高压变为24V，操作开关控制电路的通断。

IGBT主控斩波电路由三部分组成：1、司机控制器、2、斩波主机箱、3、平波电抗器

工作原理：司机控制器具有操纵机车换向，调速和电阻制动等功能。斩波主机箱内安装了斩波开关电路、脉冲调制电路和保护电路。平波电抗器为斩波调速的输入电路、架空线上的直流电压经平波电搞器进行防跳等处理、经电容进行滤波处理，最终得到稳定而平滑的直流电，作为斩波调速的输入电路。
