由于机器视觉系统可以快速获取大量信息，而且易于自动处理，也易于同设计信息以及加工控制信息集成。同时，机器视觉系统能够大幅降低检验成本，提高产品质量，加快生产速度和效率，因此，在现代自动化生产过程中，机器视觉检测技术已经广泛用于工况监视、成品检验和质量控制等领域。下面中国机器视觉商城对基于机器视觉技术的几何运算进行产品尺寸检验的典型应用进行简要介绍。

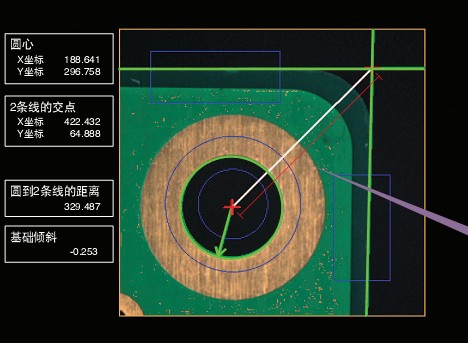

检验印刷电路板上孔的位置

印刷电路板的水平和垂直面能用趋势边缘位置工具的直线检测功能来测定。PCB通孔的数据还能用趋势边缘位置工具的圆形检测功能来获得。根据取自两条直线和圆的信息，就能计算出两条线的交点和圆之间的距离以及圆心坐标或PCB的倾斜度。

距离 = Dist(水平和垂直面的交点坐标，圆心坐标)

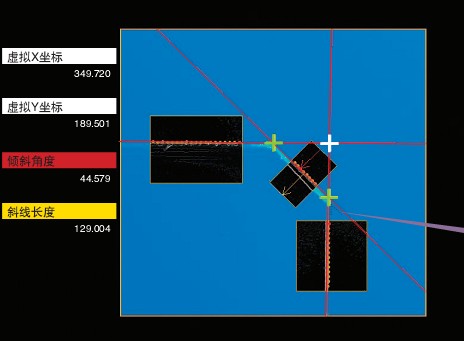

玻璃板的尺寸检验

玻璃板的水平和垂直面，以及切割部分的每个面都能用机器视觉技术的趋势边缘位置工具来检测。这些线的交点是用直线相交的几何运算来计算的。这些交点之间的距离能用距离(斜线的长度)的几何运算来计算，两条直线(斜面角度)决定的角度能用角度几何运算来计算。

两条线形成的角度 = LLAngle(水平面，垂直面)
