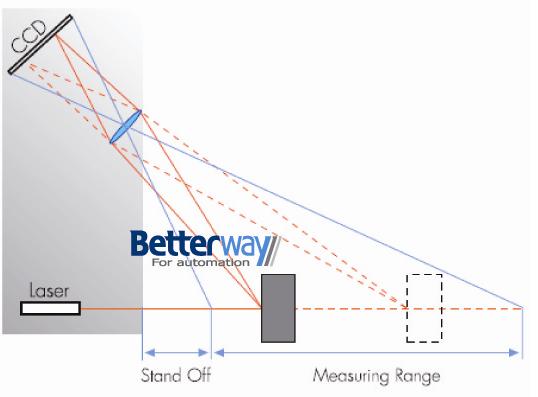

激光位移传感器利用激光发射器通过镜头将可见红色激光射向被测物体表面，经物体反射的激光通过接收器镜头，被内部的CCD线性相机接收，根据不同的距离，CCD线性相机可 以在不同的角度下“看见”这个光点。根据这个角度及已知的激光和相机之间的距离，数字信号处理器就能计算出传感器和被测物体之间的距离。原理图如下：

　　同时，光束在接收元件的位置通过模拟和数字电路处理，并通过微处理器分析，计算出相应的输出值，并在用户设定的模拟量窗口内，按比例输出标准数据信号。如 果使用开关量输出，则在设定的窗口内导通，窗口之外截止。另外，模拟量与开关量输出可独立设置检测窗口。
