本文主要介绍北京微硬创新科技有限公司的MODBUS转PROFIBUS网关PBMD485-K20将上润仪表接入PROFIBUS的配制方法。MODBUS转PROFIBUS网关是微硬科技研发的一款针对 MODBUS接口设备接入PROFIBUS总线的协议转换桥。在实现MODBUS转PROFIBUS协议转换过程中，该网关配置简单灵活，运行十分稳定，真正实现了MODBUS转PROFIBUS的功能。
首先加入GSD文件。将MODBUS转PROFIBUS网关的GSD文件（PBMDMM02.GSD）拷贝到C盘→Program Files→Siemens→Step7→S7DATA→GSD文件夹中。打开STEP7，建立新项目“上润仪表”。进入硬件配置界面，在OPTIONS中选择UPDATE CATALOG,更新目录。
选择MODBUS转PROFIBUS
网关；
将MODBUS转PROFIBUS网关配置到PROFIBUS DP总线上；

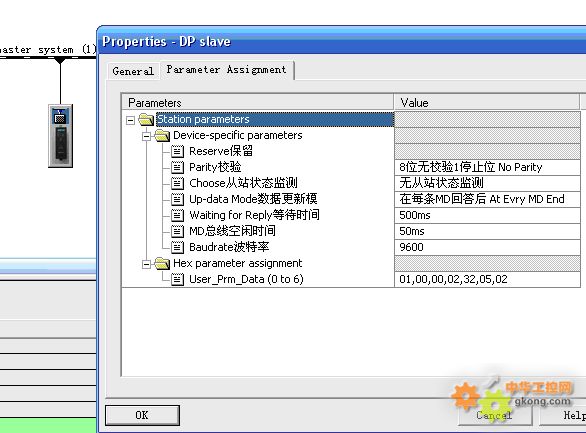

双击MODBUS转PROFIBUS网关，设置波特率、奇偶校验等参数；
在右边设备栏中点开PBMDMM/V02网关，会看到很多读写的命令，这里需要选择读命令read 32 words(4XXXX)；
添加好后如下图
双击该条命令，配置MODBUS地址和寄存器起始地址，MODBUS从站站号设置成与仪表一致即可；start_address起始地址设置成0，如下图
编译下载后，在变量表里通过PIW256可以直接读到上润16路温度巡检仪的数值。
以上是PROFIBUS转MODBUS网桥的详细配置过程，如果您对MODBUS转PROFIBUS总线桥的价格、厂家、型号、图片有什么疑问，请联系我们获取MODBUS转PROFIBUS模块的最新信息。
北京微硬创新科技有限公司
技术部
