总线拓扑结构可以分为星型拓扑结构，树形拓扑结构，总线型拓扑结构还有环形拓扑结构，按照485总线的标准布线规范，485总线布线只能按照总线型拓扑结构进行布线，但是现场环境复杂多变，为了485线路能够稳定运行，可能需要其他的拓扑结构，利用相应的设备，485总线是可以有其他的拓扑结构的。下面我们介绍一下相关的拓扑结构形式以及他们是怎样实现的。

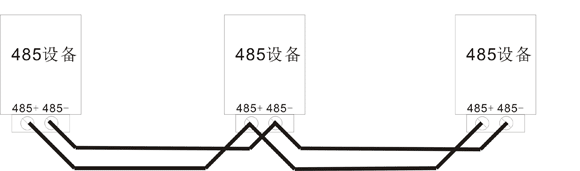

总线型拓扑结构：总线型拓扑结构是485总线布线的标准敷设方式，其主控设备与多个从控形成手牵手的菊花链连接方式，即：假设整个 485总线上有A,B,C,D,E多个设备，其接线方式是，将A的485+接到B的485+接口上，再从B的485+上面再引一条线接到C的485+上面，以此类推，一直接到E的485+接口上面，485-的接线方式和485+的接线方式类似，相关情况可以参考下面的图示：

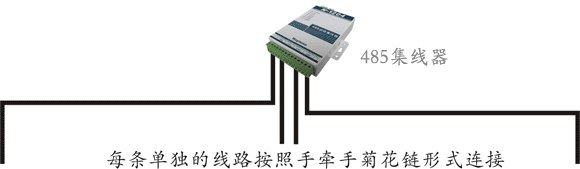

星型拓扑结构：星型拓扑结构是485总线使用得比较多的接线方式，由于485总线上的设备相对比较分散，而且主控设备一般作为主控室大多都位于中心位置，星型拓扑结构是很多施工方选择的接线方式，星型拓扑结构必须要借助485集线器才可以做到，相关情况可以参考下面的图示：

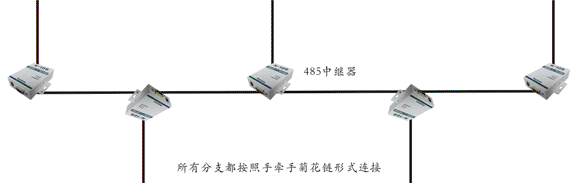

树形拓扑结构：其实总线型拓扑结构就是一种特殊的树形拓扑结构，只不过总线型拓扑结构的分支距离几近于零，而485总线在通信时，如果有分支并且超过一定距离的话，就会形成信号反射，从而导致485信号相互干扰，导致信号变弱甚至于出错，导致整个系统通信质量大大下降，将485中继器接在分支上，将分支与主干线相互隔离，使其没有信号反射问题，从而可以使得485总线可以实现树形拓扑结构,相关情况可以参考下面图示：
环形拓扑结构：485总线一般情况下都不会用到环形拓扑结构，如果要敷设成环形拓扑结构，485总线的通信方式必须是四线全双工485通信模式，只有在全双工通信模式下，才可以有环形拓扑结构。
