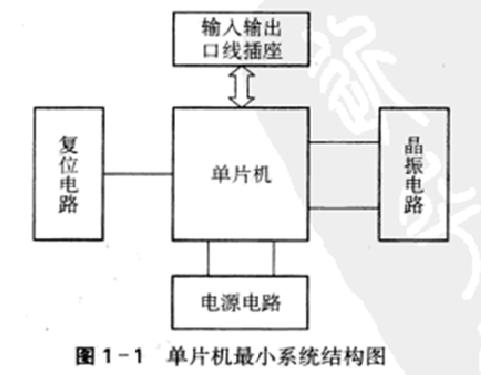

单片机最小应用系统是指用最少的元件组成的可以工作的单片机系统。MCS-51系列单片机最小应用系统结构如图1-1所示。MCS-51系列单片机最小应用系统一般包括主控单片机芯片、电源电路、复位电路和晶振电路。
（1）单片机在单片机应用系统中，单片机是核心部件，能够自动完成用户赋予它的任务。
（2）电源电路单片机是一种超大规模集成电路，在该集成电路内有成千上万个晶体管或场效应骨。因此，要使单片机正常运行，就必须为其提供能量，即为片内的晶体管或场效应管供给电源，使其能工作在相应的状态。
（3）晶振电路单片机是一种时序电路，必须为其提供脉冲信号才能正常工作。由于MCS-51系列单片机内部已集成了时钟电路，所以在使用时只要外接晶体振荡器和电容就可以产生脉冲信号。晶体振荡器和电容所组成的电路称为晶振电路。
（4）复位电路： 单片机在启动运行时，都需要先复位，即是使CPU和系统中的其他部件都处于一个确定的初始状态，并从这个状态开始工作。MCS-51系列单片机本身，一般不能自动进行复位，必须配合相应的外部电路才能实现。复位电路的作用就是使单片机在上电时能够复位或运行出错时进入复位状态。（5）输入输出口线插座：单片机通过输入输出口线与外界交换信息。例如，单片机与外设的通讯就是通过输入输出口线实现的。单片机输入输出口线的驱动能力有限。驱动能力不足时.可以在口线上接驱动器。
