低压配电系统电流互感器的选型方案
何艳1 白怡明1 杨广亮2
1中煤国际工程集团沈阳设计研究院, 沈阳市110000
2 江苏安科瑞电器制造有限公司，江苏江阴 214405
摘 要：分析低压电流互感器的原理，介绍了准确级和准确级限值的概念，同时并在此基础上，结合工程实例分析。低压电流互感器在低压测量、计量、继电保护、系统监测、接地保护等方面的选用。
关键词：低压配电系统 低压电流互感器 工作原理 准确级 准确级限值 选型
1 引言
随着我国电力工业中城网及农网的改造，以及低压配电系统的自动化程度不断提高，电流互感器作为低压配电系统中的一种重要电气元件，已被广泛地应用于测量、计量、继电保护、系统监测、接地保护和各种电力系统分析之中，本文对此进行初步的探讨。
2 低压电流互感器工作原理

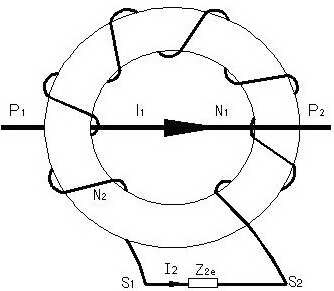

低压电流互感器的工作原理如图1所示，电流互感器的一次绕组串联在被测线路中，I1为线路电流即电流互感器的一次电流，N1为电流互感器的一次匝数，I2电流互感器二次电流（通常为5A、1A），N2为电流互感器的二次匝数，Z2e为二次回路设备及连接导线阻抗。当一次电流从电流互感器P1端流进，P2端出，在二次Z2e接通的情况下，由电磁感应原理，电流互感器二次绕组有电流I2从S1流过，经Z2e至S2，形成闭合回路。由此可得电流在理想状态下I1×N1=I2×N2，所以有I1/I2=N1/N2=K，K为电流互感器的变比。
图1
3 低压电流互感器的选型
3.1 测量用电流互感器
3.1.1 测量用电流互感器是为指示仪表、积分仪表和其他类似电器提供电流的电流互感器
测量用电流互感器广泛用于对低压配电系统电流的测量，主要准确（对电流互感器给定的等级）级有：0.2、0.5、1、3、5等，目前应用比较广泛的测量用互感器主要为母线式电流互感器，安装方便，而且其型号、规格繁多，可根据不同规格的母排或线缆选用最经济合理的电流互感器，表（一）以AKH-0.66型电流互感器，分析测量用电流互感器的运用及特点。
表（一） AKH-0.66测量用电流互感器技术参数表
