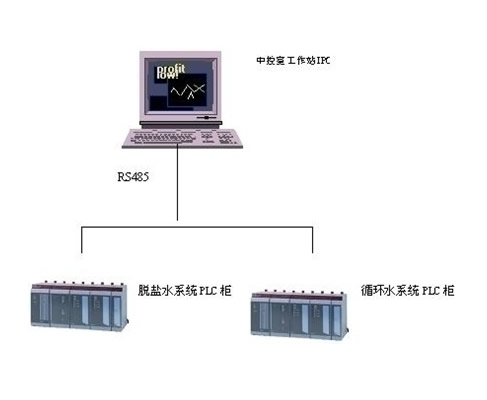

根据宁波盈展精密薄板有限公司的实际情况及工艺要求，系统采用当今世界上流行的并成熟的由工作站计算机（IPC）与现场控制器（PLC）结合组成的集散控制系统。该系统的硬件和软件具有开放性、多层次性、模块化结构的特点和强大的扩充能力及容错性。系统由上位机工作站和现场PLC控制站二级组成，以实现集中监测管理和分散控制。这样克服了集中控制系统危险度集中、可靠性差、不易扩展和控制电缆用量大等缺陷，实现了信息、调度、管理上的集中和功能及控制危险上的分散。当上位工作站计算机出现故障，PLC站能独立、稳定工作，从根本上提高了系统可靠性。
根据设备安装位置及工艺流程的要求,电气系统分上位机和下位机两大部分，上位机采用研华的工控机，下位机系统分为主控制柜和控制线路柜以及电力负荷开关柜。控制线路柜装有一台可编程序控制器用于监控各工艺流程、设备的实时运行情况及状态，对液位、压力、流量、水质等工艺参数的采集和显示以及控制参数的设定。控制线路柜装有可编程序控制器，用来作为对各点数据的采集并通过Modbus通讯协议与主控室的上位机和可编程控制器通讯，在主控室的上位机PC机通过组态软件（MCGS）对设备的现场状况进行显示，以达到异地控制模式人机互动的效果。
三、系统组成
1、工作站计算机
• 工作站计算机选用台湾研华(IP610P)工业控制计算机P4 2.8/80G/1G/19”LCD/CP202I。
• 操作系统：中文MICROSOFT WINDOWS/9X、WINDOWS/NT；
• 工控组态软件：采用国产MCGS工控组态软件（1024点，开发运行WIN98/NT版）。
• MCGS版工控组态软件是由用于系统监视、监控和数据采集的工控软件。它可以运行于WinNT平台下。MCGS优化了OLE、ODBC和DDE技术，并结合了微软技术。它提供了面向对象的动画功能、图象、开放的数据库格式和DBF历史数据储存，从而改进了传统MMI功能。
2、PLC控制器
本系统所选现场控制器为奥地利贝加莱工业自动化有限公司(PCC2005）系列可编程计算机控制器，PCC2005控制器有强大的运算及PID计算功能，保证精密计算及高速度控制要求。贝加莱(B&R)是一家总部设在奥地利萨尔堡，专业生产和提供自动化和工业控制设备的跨国公司。她在欧洲、美洲、非洲和亚洲的50多个国家里都设有跨国分部和众多的合作伙伴。凭借在自动化领域多年的专致投入和丰富经验及世界的成千上万的控制系统，B&R因其超越的性能及技术而享誉业界。
四、控制对象描述
1、循环水处理系统
|
